针对不同类型通风机，风量测试台告诉你：如何做到标准化测试
文章来源：本站 发布时间：2019-07-15 阅读次数：次

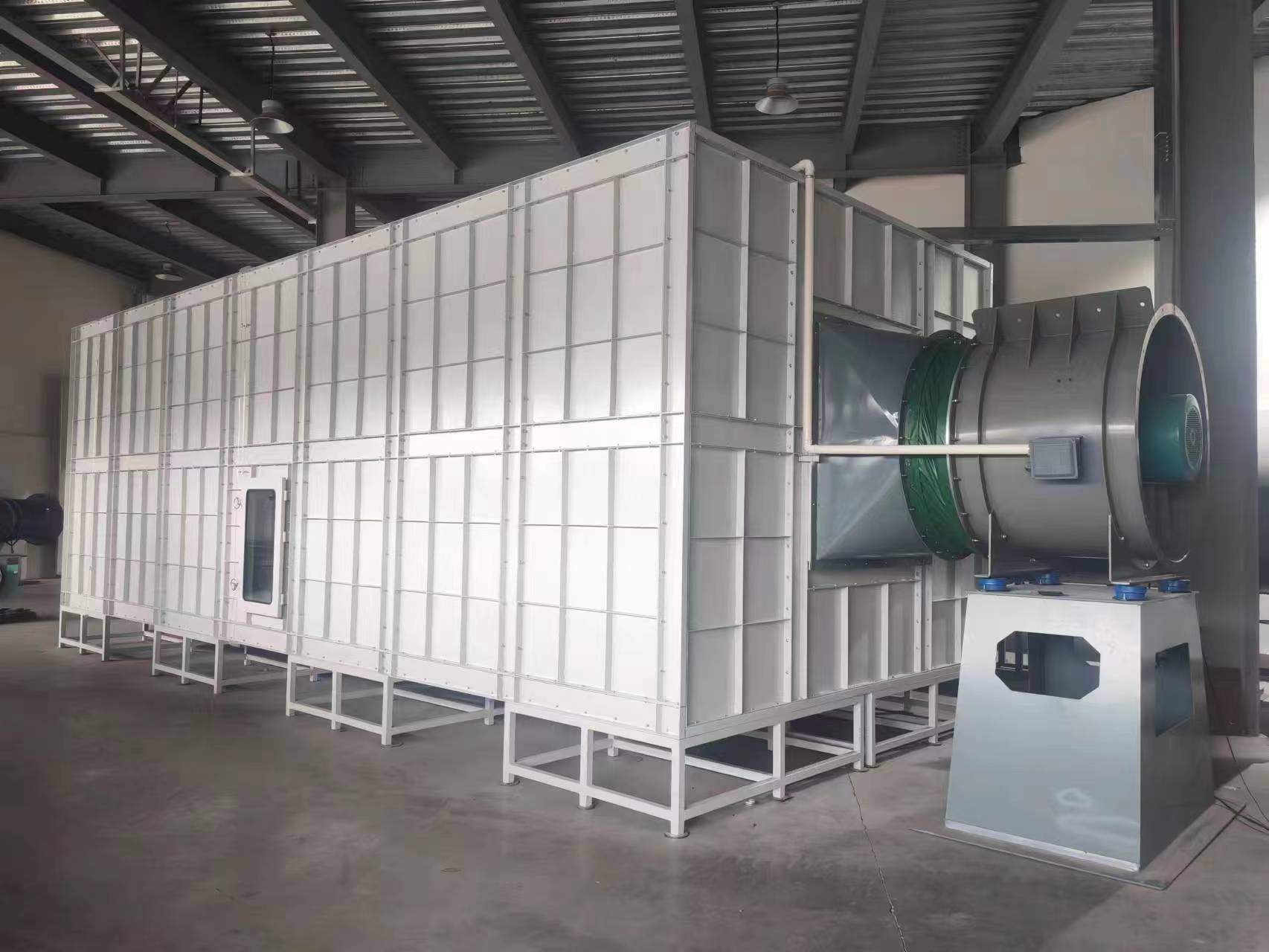

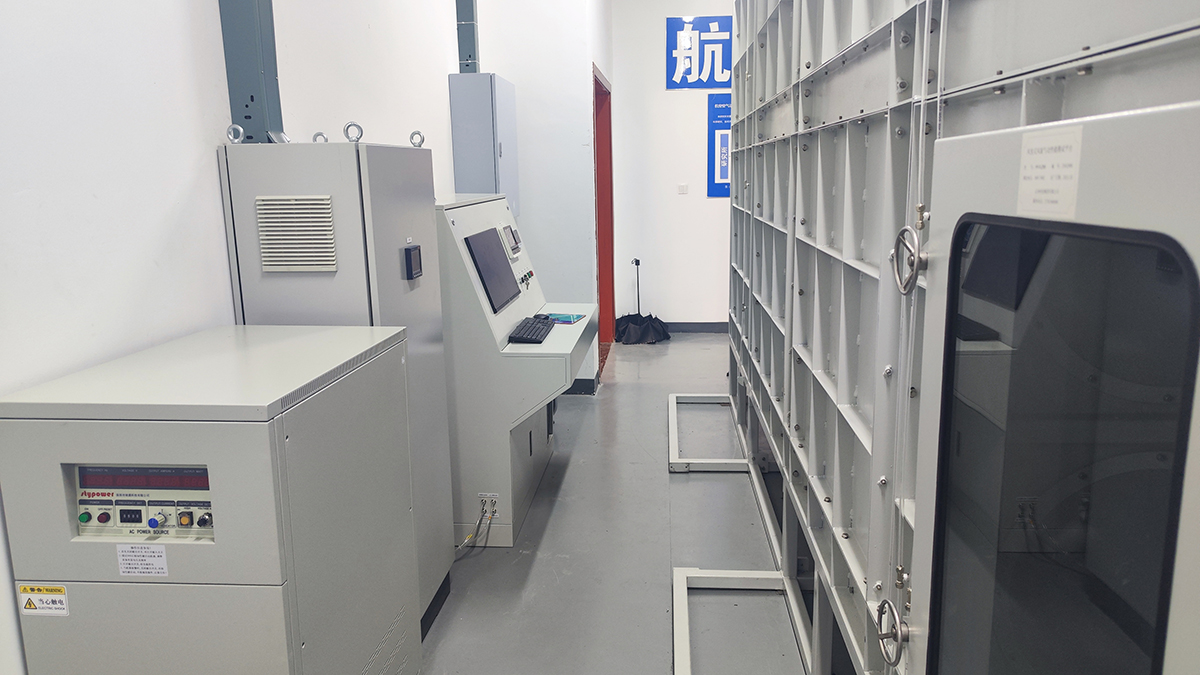

风量测试台是专门用于各类空调器风机、排气扇、抽油烟机等通风产品的风量试验设备！那么不同类型的通风机在风量测试台测试后达到的效果是怎样的呢？
通风机单位质量功的上限为25000J/Kg，当通风机平均密度1.2Kg/m3时，相当于通风机压力增大，约等于30000Pa。
标准化风道下试验的工作流体应是大气，其压力和温度应在正常大气范围内。有4种装置类型，对应有4种性能特性。
A型：自由进口，自由出口；
B型：自由进口，管道出口；
C型：管道进口，自由出口；
D型：管道进口，管道出口。
通风机性能不能看作是不变的。例如，如果速度分布图是扭曲的或有涡流，通风机压力-流量的特性曲线可按上游段的流体流量进行修正。
虽然下游段流动一般不可影响通过叶轮的流量，而下游段管道的损失可以按通过风机出口流体流量进行修正。
在GB/T 1236-2000标准中使用绝对压力和温度进行计算，但是也提供使用表压的当量表达式。
通常与下述各项相符：
通风机装置类型C和D，在通风机进口的上游段，应提供一公用分管段，以便模拟长直进口风管。
通风机装置类型B和D，在出口压力测量段的上游，应提供与通风机出口相邻的公用风管段（包括一个标准化流体整流器；一个有8个辐射叶片的整流器或格栅整流器）以便模拟一个长直出口风管。
当试验装置C型打算模拟一个现场装置而由一个短管道排向大气时，该试验通风机应装有与同风机出口相同形状的风管，而风管的长度为2倍的当量直径。
对于大型通风机（出口直径≥在800mm）采用D型装置进行试验，在出口侧的用包括整流器标准化公用风道下惊醒试验可能很困难。在此情况下，有关各方应协商一致，通风机的性能可采用在出口侧有长度为L的风管进行测量。以这种方法获得的结果与在进口侧和出口的侧使用的公用风管获得之结果在某种程度上有所不同，特别是在通风机产生大的涡流的情况下，更是如此。
按照惯例，通风机进口和通风机出口的动能系数αA1、αA2应认为等于1。
因此针对不同类型通风机，都应遵循风机--风管--风口的顺序。这样的操作顺序不仅能在系统安装调试时帮助操作人员检验安装效果，尽可能避免返工，也能在系统维护维修时及时定位故障位置，从而快速完成检修任务。
